K-pass Proximity Card Elevator Control System

LK3100系列电梯IC卡管理系统

设计原则

■  先 进 性：

采用当前先进成熟的技术和设备

■  安 全 性：

不影响原电梯刷卡系统的运行，保证其安全性。

■  实 用 性：

合理配置和选取合适的产品型号，使整个系统稳定、可靠和成本最省。

■  方 便 性：

完善的管理系统，软件操作清晰，管理人员和持卡用户都能方便的使用系统。



设计依据

■  《国际综合布线标准》（ISO/IEC11801）

■  《出入口控制系统技术要求》(GA/T 394-2002)

■  《智能建筑设计标准》(DBJ08-47-95)





系统概述

   在现代社会，电梯的控制还停留于人工控制阶段，既浪费了人力资源，又使安全性大大降低，所以有必要设汁—个电梯门禁系统，来控制电梯。本文设计了—个基于RFID的电梯控制系统，把它安装在电梯外选和内呼的界面上，使被授权人员（既持有有效IC的人）可以通过IC卡进入电梯，并且可以呼梯，选择自己要去的楼层，而未被授权人员则不能进入电梯，更无权呼梯，从而起到门禁的作用。

工作原理

基于RFID的电梯控制系统主要由三部分构成：电子标签、读卡器和控制系统。

（1） 电子标签（即IC卡）

   由耦合元件及电路组成，标签含有内置天线，用于和读卡器的射频天线进行通信，每个标签具有的电子编码，附着在IC卡上标识的目标对象。

（2） 阅读器

   读取（除读卡外还可以写入）标签信息的设备。在阅读器中包括读卡器和天线，标签（射频卡）和读卡器之间通过天线传递射频信号。

RFID工作的主要过程是：读卡器通过天线发送一定频率（13.56MHz）的射频信号，当电子标签进入到射频信号的范围内，射频卡进入发射天线工作区域时产生感应电流，射频卡获得能量并被激活；射频卡将自身的编码等信息通过它的内置发射天线发送出去；系统接收天线接收从射频卡发送来的载波信号，经天线调节器传送到读卡器，读卡器对接收的信号进行解调和解码后送到后台系统进行相关处理。



工作流程

（1）  持卡人进入电梯后，需首先刷卡，然后才能按相应楼层的按键。

   例如：某一个持卡人具有3、4、5层的进入权限，当他刷卡后，才可以按3、4或者5层的楼层按键；如果没有刷卡，所有楼层按键不起作用。

（2）  当持卡人刷卡后，电梯控制器对应3、4、5层的输出继电器动作，分别输出三个短接信号给电梯机柜，电梯机柜在接收到这三个短接信号后，激活3、4、5层楼层按键（其他楼层按键处于“休眠”状态），这时，该持卡人按下要去的楼层按钮如4层，电梯启动到达4楼（电梯机柜应留出接线端子，用于接收电梯控制器的干触点输出信号）。



功能简介

   LK3100电梯楼层控制系统是专门用于高层楼宇电梯控制和进行系统集成的电梯专用控制器。通过采用 LK3100 ，物业管理公司或管理人员能对楼宇内各种人员的进出进行更有效、更安全的管理，有效地控制了闲杂人员的进入。

   所有使用电梯的持卡人，都必须先经过系统管理员授权。使用电梯时，不同的人有不同的权限分配。每个进入电梯的人经过授权可以进入指定的区域或楼层，并且可以根据时间权限表与楼层权限表进行授权管理。未经授权，无法进入管理区域的楼层，并可对重要楼层进行时间段控制。控制器不管是脱机运行还是联机控制，都可记录大量的交易数据，使得电梯的所有人员进出记录都有据可寻。



主要功能

■  LK3100 系列控制器可对电梯每层授权使用；

■  通过管理软件，管理人员可根据实际情况限定IC卡使用期限；

■  LK3100 读卡系统可对IC卡使用有效期作出限定/次数，方便管理人员收费；

■  对丢失卡进行作废处理，以免让非本楼人员进入电梯；

■  保密性强，每梯每卡不通用；



选配功能

◆ 消防联动功能

该系统本身具有消防功能，当大楼内部出现火灾或地震之类灾害时，系统会随电梯消防功能的启动自动脱离控制，恢复到无卡控制状态。

◆ 远程监视功能

通过总线将大厦/小区或区域内多台电梯的内部IC卡控制器联接起来，并且与一部中断监视电脑相联，这样，IC卡控制器可以完成单机控制功能之外，还可以通过网络（RS485通讯、TCP/IP通讯 、无线通讯）实时将刷卡信息传送到用户终端机上，在终端记录中可查询每台电梯何时何人刷卡乘梯情况。（联网型设备才具备此功能）

◆ 访客联动功能

当电梯IC卡使用后，带来安全的同时，也给来访的客人带来不便，为此在IC卡基础上增设了远程自动呼梯功能，其操作方法是：来访的客人经业主确认后，主人无需到电梯门前迎接，只需在家按下远程呼梯按钮，电梯则自动向客人开放对应楼层的按钮，客人只要按下业主对应的楼层按钮即可到达主人家，方便了来访与互访，提高了电梯的智能话程度；呼叫电梯保留时间可自由设定（例如设置为：3分钟，3分钟后电梯使用权自动取消）。



产品名称	实现功能
DK3100M 主控制器  (含读卡平面)	直接呼梯进入轿厢功能；   控制电梯使用功能：特殊情况下对电梯使用进行限制或解除。
LK3100T主控制器   (含读卡平面)	限时功能：通过 LK3100T 读卡系统，根据实际情况限定IC卡使用期限；   限次功能：限定IC卡使用次数，方便管理人员收费；   控制电梯使用功能：特殊情况下对电梯使用进行限制或解除。
LK3100S主控制器  (含读卡平面)	限时功能：通过 LK3100读卡系统，根据实际情况限定IC卡使用期限；   控制电梯使用功能：特殊情况下对电梯使用进行限制或解除。(可接选层器和密码键盘）
选层器	单独控制每个楼层，刷卡后可直接到达指定楼层功能。
密码键盘	管理人员在巡查等特殊情况下直接输入密码使用电梯；   用户可对IC卡设定密码，用来接待访客或把卡遗忘在家中时直接输入密码来使用电梯。
IC卡	控制使用电梯功能。
LK3100管理软件    (含发卡器)	读卡写卡功能：设置IC卡使用次数及使用时间；   补发用户功能：用户卡丢失为用户补发IC卡；   放行各种功能卡：可放行设置卡 用户卡 楼层限制卡 消号卡；   消号功能：当用户卡丢失时有消号功能；   设定IC卡密码功能：为用户的IC卡设定密码；   选层功能：对用户的使用楼层进行设定；   打印报表功能：将用户信息和控制器信息打印出来。



LK3100系列智能楼层控制系统——控制方式

安装方式	简要介绍
外挂呼梯式	简称：外呼型。电梯楼层控制器安装于电梯门外一侧，用户刷卡开启电梯门，进入轿箱后，再按选层按钮到达指定楼层。
内置楼控式	电梯楼层控制器安装于电梯轿箱内：   1．不刷卡，按选层按钮失效   2．进梯刷卡后，使电梯的选层按钮恢复有效，此时再按选层按钮，直达该楼层。
内置层控式	电梯楼层控制器安装于电梯轿箱内：  1．只有单个楼层权限的用户卡，进梯刷卡后直达该楼层，电梯原有的选层按钮失效。  2．有多个楼层权限的用户卡，进梯刷卡后，再按某选层按钮，直达该楼层。
与楼宇对讲联动式	电梯楼层控制器安装于电梯轿箱内：  当访客通过楼宇对讲接通住户分机，住户给访客开锁，同时给电梯一个信号启动电梯下到一楼，访客进梯后按住户楼层键，即可直达该楼层。



（一）外挂呼梯式



1、 系统提供一路开关量输出，可用于控制单个按键（外呼或内招均可）。

2、 主板配有RS232或RS485通讯接口，管理电脑可通过网络或数据采集器与系统进行数据通讯（网络与数据采集器、软件、读卡器为选配）。

3、 系统与电梯采用无源触点连接，两者完全隔离，不会互相影响。





（二）内置楼控式

1、 用户通过刷卡开放所有选层，用户的权限写于卡内，在刷卡后，需再按键才能启动电梯。

2、 一块主板可控制16个楼层；每增加1块楼层扩展板，就可增加控制 16个楼层；直达最多可增加4个扩展板。

3、 系统提供16路开关量输出,可选配增加触点输出扩展板的方式增加开关量输出，每增加一个触点输出扩展板则可增加16个开关量输出。

4、 主板配有RS232或RS485通讯接口，管理电脑可通过网络或数据采集器与系统进行数据通讯（网络与数据采集器、软件、读卡器为选配）。

5、 系统与电梯采用无源触点连接，两者完全隔离，不会互相影响。



（三）内置层控式

1、 系统IC卡控制设备安装于轿箱内

2、 对于住户：刷单层卡或多层卡,或输入密码的方式使用IC卡电梯。

3、 住户卡有单层卡、多层卡之分，在刷单层卡时，电梯直接登记，无需再按键；刷多层卡时，须再按键。

4、 可带密码键盘功能，住户忘记带卡，也可实现无卡时输密码登梯。

5、 对于访客，通过保安发临时卡方式或保安用专用卡帮助访客乘梯。





（四）与楼宇对讲联动式

1、 在层控型基础上加入与楼宇对讲联动功能

2、 系统IC卡控制设备安装于轿箱内或轿顶，联动信号采集设备安装于梯井内或楼宇弱电竖井内。





                                   电梯控制器功能操作

  深圳凯帕斯K-PASS电梯控制器系统可以对电梯乘坐人员进行电脑智能化控制和管理，有效防止闲杂人员任意乘用电梯出入大厦，从而提高大厦的安全管理水平。

  为什么呢？

  因为，电梯控制器系统管理系统采用一人一卡，指定权限，凭卡乘梯。每张卡能到达的楼层，由物业管理部门发卡时指定。持卡人在指定的楼层无需再进行按键选择，即可召唤电梯，停靠所要到达的楼层；在非指定的楼层既不能召唤，也不能停靠。该卡是一般的电梯乘客使用，一人一卡，凭卡乘梯，只能到达指定楼层。使用时，当乘客进入轿厢后，将卡片靠近IC卡管理器，系统内指令管理器将自动识别合法性。

如果该卡合法，无需乘客按键选择楼层，则系统自动点亮您要去楼层的召唤灯，并停靠在所到层站。如果该卡不合法或无卡，则乘客不能按亮召唤灯，以达到凭卡乘梯的目的。该卡为特殊乘客使用，如保安、电梯维保人员、大楼管理人员以及可以到达多层的人员。当持卡人乘坐电梯时，将IC卡靠近电梯控制器，乘客可以按下要到达的楼层召唤键即可，如果乘客按了没有指定的楼层召唤键，则操作无效（灯不亮），以达到限制到达楼层的目的.

该卡为电梯管理人员使用。当有人遗失IC卡或IC卡被盗时，原持卡人应立即向电梯管理人员挂失，电梯管理人员可以使用管理卡，将所挂失的作为禁止卡号输入管理卡中，然后将该管理卡靠近电梯控制器30秒后，被禁止的卡号再来乘坐时，将视为非法卡，不予确认。 当失而复得时，将管理卡内禁卡卡号消除，以达到可以重新使用的目的。当然，电梯管理人员也可以利用这种功能对违规（如欠费）持卡人的进行禁止或恢复。管理卡不能被禁止，因此管理卡不能遗失。



  管理系统包括电梯控制器系统、读卡器和信号控制器（电梯控制器系统内指令管理器）、写卡器（台式）所组成。允许指定到达楼层信号存贮在IC卡中，系统通过读卡器进行操作；读卡器通过射频信号同行近距离通讯，并给芯片提供能量；IC卡响应读卡器的指令，并报告处理的结果。读卡器读取存放的信息后，传送给信号控制器，信号控制器根据收到的允许开放或需要登记的楼层信号，控制电梯指令板，开放对应的指令按钮或直接登记对应的楼层指令。电梯控制器系统内指令管理器，其本身包含内指令信号控制板和读卡器，而内指令信号控制板包含存贮的日历、时钟、485接口等。它是安装在电梯内召板上的设备，用于接收、识别；并且对电梯内召按键进行控制。在特定条件下（如电梯维修、火警时）控制器也可以解除对按键的控制。

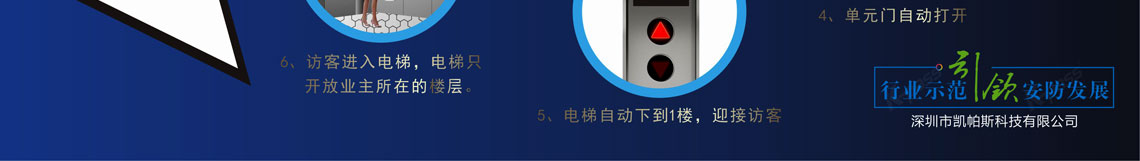

当电梯控制器系统使用后，带来安全的同时，也给来访的客人带来不便。为此在IC卡基础上增设了远程自动呼梯功能。其操作方法是：来访的客人经主人确认后，主人勿需到电梯门前迎接，只需在家按下远程呼梯按钮，电梯则自动向客人开放对应楼面的按钮，客人只要按下主人对应楼层按钮即可到达主人家，方便了来访和互访，提高了电梯智能化程度。

  其本身凯帕斯K-PASS电梯控制器系统软件管理系统，软件本身具有强大的数据库管理，除可实现上述功能以外，还可对IC卡进行初始化（也就是制作成本公司的空白卡），即对本公司发行的进行识别和确认，同时可对充值、计次、打印，客户资料查询和统计管理等多项功能。
