型号: | DK6400 |
---|---|
品牌: | 德堃科技 |
原产地: | 中国 |
类别: | 电子、电力 / 仪器、仪表 / 电工仪器仪表 |
标签︰ | 多功能表 , 电力仪表 , 功率表 |
单价: |
¥585
/ 件
|
最少订量: | 1 件 |
最后上线︰2018/01/12 |
产品简介
DK6400系列多功能电力仪表真有效值测量三相电压、三相电流、三相有功功率、合相有功功率、线电压频率。
产品特点
数字滤波,有效滤除干扰,非临界跳字;
可实现2路继电器报警;
3路变送输出;
通讯功能;
真有效值测量三相电压、三相电流、三相有功功率、合相有功功率、线电压频率。
输入
电压兼容输入0-400V,扩展量程0-50KV(需配电压互感器),电压变比可自由设定;
电流兼容输入0-5A,扩展量程0-1000A(需配电流互感器),电流变比可自由设定;
输出
0-(4-20MA)/(1-5V);
1-(0-20mA)/(0-10mA)/(0-10V)/(0-5V);
通讯
光电隔离RS-485通讯接口
报警
可实现2路继电器报警;
其它详细参数
测量精度:±0.5%(±0.3%)
响应频率:40Hz~70Hz
显示范围:0.000-9999-99.99
工作电源:AC85~260V 3W
工作环境:0~+50℃;≤85%RH
继电器触点容量:AC220V/5A
继电器触点寿命:105次
变送输出精度:16位 ±0.2%
通讯输出:光电隔离RS-485通讯接口
选型尺寸
开孔尺寸:96*96*112mm

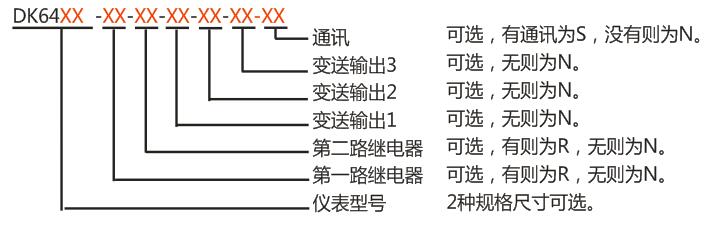

选型示例
例:用户需要测量 ( 三相三线制 ) 三相交流电压0~380V,额定电流50A,三相电流和功率,要求被测电压高于400V时上限报警,被测电压低于300V时下限报警,系统供电电源为AC220V。
要把三相电压平均值(0~380V)、三相电流平均值(0~50A)、总有功功率(0~40kw)分别变送为0-5V、4-20MA、0-20MA输出,需要将数据传送到上位机。
1.仪表选型:DK6404-R-R-0V5-4MA20-0MA20-S
