产品描述
名称： 金属缠绕垫片
型号： SINSTON ZR-SW700 |
|
简单介绍:金属缠绕垫片由V形或W形不锈钢带和非金属填充料叠合，螺旋卷绕，始末端点焊而成。具有良好的压缩回弹性，适用于温度、压力交变剧烈的密封部位，是管道、阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封元件。广泛应用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
产品标准：
我们能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等标准生产。或者由用户具体注明要求。如垫片用在换热器上且带有筋条时，请提供具体的图纸
垫片型式:
|
产品名称
|
代号
|
适用
|
表示示例
|
|
基本型金属缠绕垫
|
SW700
|
榫槽面
|
304/PTFE
|
|
带内环金属缠绕垫
|
SW700 IR
|
凹凸面
|
304 304/FG
|
|
带外环金属缠绕垫
|
SW700 OR
|
突面
|
304/ASB CS
|
|
带内外环金属缠绕垫
|
SW700 IOR
|
304 304/FG CS
|
|
换热器用金属缠绕垫
|
SW700H
|
换热器
|
304/FG 带1条筋
|
|
异型金属缠绕垫
|
SW700S
|
异形
|
椭圆形
|
如垫片用在换热器上，一般我们推荐带φ3.2mm的不锈钢丝内环，
窄带形式分：粘贴型, 包覆型
材质选择：
| 钢带及内外环材质
|
填充料
|
通用厚度 mm
|
|
名称
|
代号
|
名称
|
代号
|
适用温度℃
|
V形垫/环
|
W形垫/环
|
|
碳钢
|
CS
|
石棉
|
ASB
|
500
|
3.2/2.0
4.5/3.0
|
4.8/3.0
5.5/4.0
7.5/5.0
|
|
不锈钢
|
304(L),316(L)
|
石墨
|
FG
|
650
|
|
|
|
蒙乃尔
|
Mon
|
四氟
|
PTFE
|
250
|
|
镍，钛
|
Ni，Ti
|
云母
|
MICA
|
950
|
|
因科镍
|
INC
|
陶瓷
|
CER
|
1000
|
|
哈氏，锆
|
HAST，ZIRC
|
非石棉
|
NAF
|
300
|
|

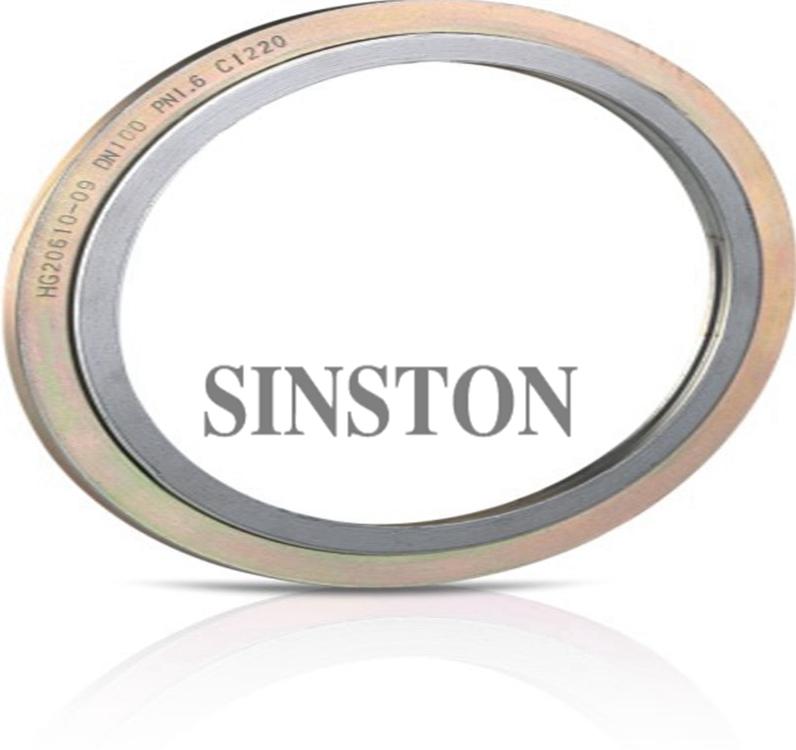

产品图片
