[产品种类]：

产品名称：插座接地型直插式(2P+E)

产品型号：RX-W

颜       色：白色

金属材质：铜

塑料材质：ABS / PC

插座制式：专利万用插座

功        能:  通用插孔可以接受世界各地的各种型式插头(除了大南非插头插脚8.7mm)



[技术参数]：

额定电流：10A
额定电压：250V

功      率：250瓦特

耐      压：3KV

尺      寸：长*宽*高=36*36*28MM

[认证情况]：

CE认证，ROHS认证，ISO9001：2008

[可选颜色]：

通常色：白色 黑色 红色，银色；其他颜色可以订制；

[用途说明]：

适用于工厂测试使用，或安装在的电子检测仪器和设备。通用插孔可以接受世界各地的各种型式插头。国际标准化的，统一的大小，更换方便，满足您的个性化需求设计。专门设计设计使用在各种工业生产线/测试仪器设备/大类型的数据库/网络管理中心/信息产品匹配电器设备等等。

[安装说明]：

R2,R3,R4，RU4，R5A，R5B,R6A,R6B,R7,R4V,R5AV,R16,R18,R21, RT, R5BV,  R6AV, R16V,RGF, RGFV, R5B16的背面。

1、孔的大小，插入电线=Φ2.5mm* 3;

2、合适的电缆是Φ0.8mm〜Φ4.5mm;

3、连接电缆时，请剥线15MM〜18MM；

4、插入线后，请尽量拉开，并确保电缆卡紧;

5、选配的面板框架的大小，请参阅面板系列。



【插座型式介绍】

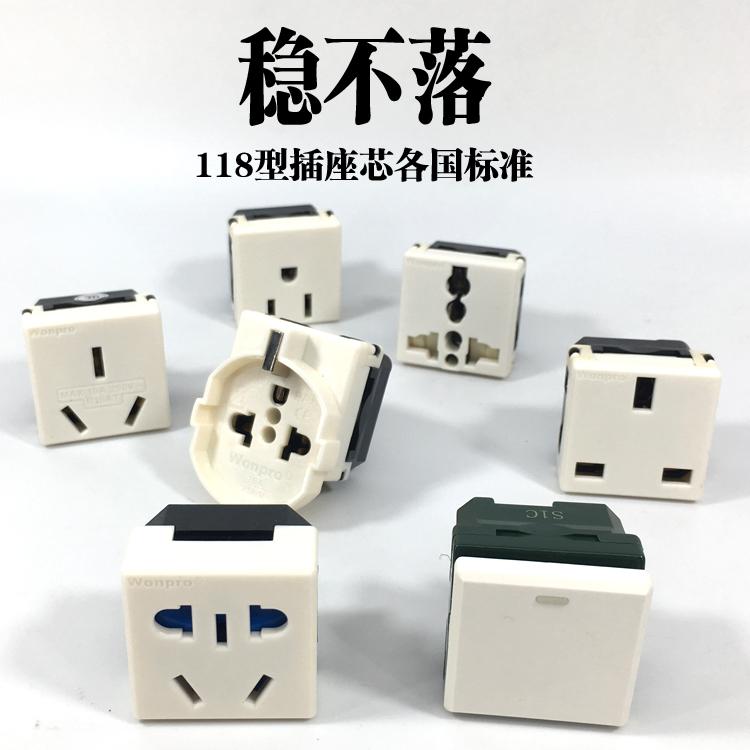

 插座，可以接受世界各地的A类~L类各种型式插头 M类大南非8.7MM大插头，与N类新巴西插头


序号	种 类	说明	覆盖WONPRO产品型号	备注
1	A类	美标两极带接地插头	R5A(S), R5AT (S), R5B, R5BT, RT,RTT,R18，R18T,R21，R21T	S表示保护门，T表示锁线
2	B类	美标两极无接地插头	R6, R6A ,R6B
3	C类	欧洲大陆插座CEE 7/16规格（欧洲2.5 A/250 V，非接地用）	RGF(S),RGFT(S)
4	D类	小南非印度标 三个圆脚(7.0mm, 5.0mm, 5.0mm)	R4(S)，R4T(S)
5	E类	法标 二个圆脚(4.8mm)	RGF(S),RGFT(S)
6	F类	德标 二个圆脚(4.8mm)	RGF(S),RGFT(S)
7	G类	英标 三个方脚	R7, R7T
8	H类	以色列标 三个半圆扁脚	R4(S)，R4T(S)

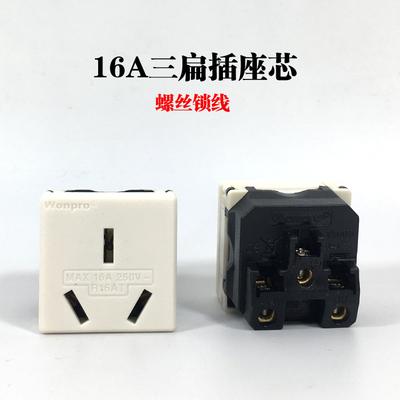

9	I类	澳洲标、纽西兰标、中国标、阿根廷标  三个斜扁脚	R16，R16T, R16A, R16AT, R16BT,R16BTNS
10	J类	瑞士标 三个圆脚(4.0mm)	R4(S)，R4T(S)
11	K类	丹麦标 三个圆脚	R4(S)，R4T(S)
12	L类	意大利标  三个平行圆脚(4.0mm)	R4(S)，R4T(S)
13	M类	大南非标 三个大圆脚(8.7mm, 7.0mm, 7.0mm)	R4LT
14	N类	巴西标 新标	RNH4(T)，RN4(T)
15	IEC类	世界通用IEC公插头;	R320
16	L型类	L型插头	R2 , R3
17	O类	全球通	R4(S)  R4T(S)











































































[插座定义]：

插座，又称电源插座，开关插座，英文翻译：Power socket 是指有一个或一个以上电路接线可插入的座，通过它可插入各种接线，便于与其他电路接通。电源插座是为家用电器提供电源接口的电气设备，也是住宅电气设计中使用较多的电气附件。

 [专利定义]：

本发明提供一种具安全之多用途插座，尤指一种可达到安全结构之插座与插头使用及适用数种不同插脚插接之插座结构，其系于底座二边各设有一凹槽，于中央位置形成一接地槽，使二凹槽内可置入导电架，于接地槽内置放接地架，可置入隔板，之后将上盖置上以高周波接合法或粘合剂或螺丝固定，使其形成一体，再将其置于中框，藉中框中之卡止件与卡板使其固定成一体，使该插座可适用于安全插座与数种不同形状之插头插接。
